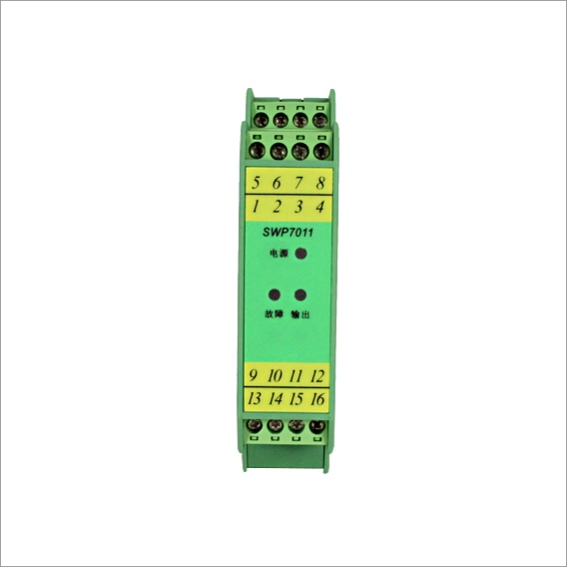

產品簡介
SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。
技術參數
規格參數 | 說 明 |
供電電壓 | 20～35VDC |
電源功耗 | （24V供電，繼電器觸點閉合時）： ≤1.2W（SWP7011） ≤1W（SWP7013） ≤2.2W（SWP7111） ≤1.8W（SWP7113） ≤2.4W（SWP7018） ≤2.0W（SWP7019） |
信號輸入 | 開關、接近開關 配電電壓：≈8V（開路時）短路電流：≈8mA |
信號輸出 | 繼電器輸出特性： 響應時間：≤20ms 驅動能力：250V，a.c.,2A或30V，d.c.,2A 負載類型：電阻性負載 晶體管輸出特性： 外部供電：≤40V,d.c.，電流輸出：≤40mA（有短路保護） 晶體管集電集輸出：高電平：VCC, 低電平：≤2.5V 晶體管發射極輸出：高電平：VCC-2.5V,低電平：≤0.5V |
輸入和輸出特性（設置為同相控制時） | 現場開關閉合或輸入回路電流>2.1mA,輸出繼電器閉合,通道綠色指示燈亮 現場開關開路或輸入回路電流<1.2mA,輸出繼電器開路通道綠色指示燈滅 |
輸入和輸出正反相控制設置 | K2置為OFF時為開啟斷線檢測功能，為ON時關閉斷線檢測功能。 注：當以開關為輸入信號，需要斷線檢測時，須在開關兩端并聯10KΩ電阻。 |
電磁兼容性 | 符合GB/T18268工業設備應用要求 |
使用環境溫度 | -20～+60℃ |
連接的現場設備 | 符合DIN19234的NAMUR接近開關、開關等現場設備 （包括本安型的壓力開關、溫度開關、液位開關等） |
產品選型
型號規格 | 說 明 | |
SWP7011 | 一進一出 | 信號輸入：開關、接近開關輸入 信號輸出：繼電器輸出 |
SWP7111 | 一進二出 | |
SWP7018 | 二進二出 | |
SWP7013 | 一進一出 | 信號輸入：開關、接近開關輸入 信號輸出：晶體管輸出 |
SWP7113 | 一進二出 | |
SWP7019 | 二進二出 | |
