產品簡介

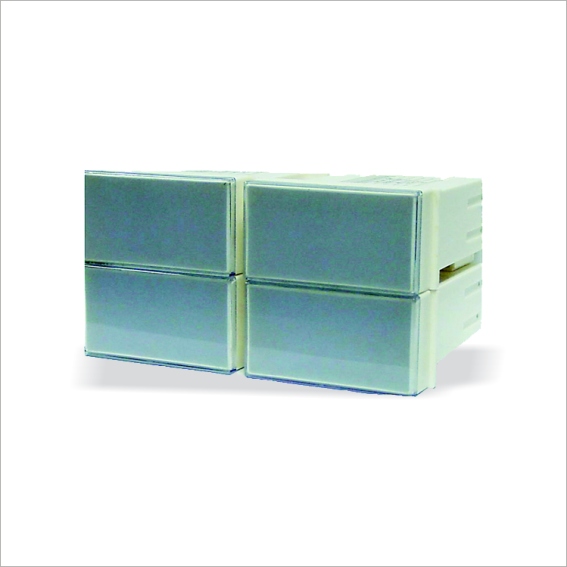

SWP-X100閃光報警控制器可以方便拼裝成多回路報警系統；采用半導體平面發光器件，亮度高、色柔和、功耗低，并聯驅動，工作壽命長，且燈屏更換方便；使用單片機技術，光電隔離，內置蜂鳴器，整機抗干擾能力極強；插入式電路板結構，有繼電器結點輸出和電壓輸出等多種輸出方式便于維護和操作；現場可任意選擇常開或常閉輸入方式。
技術參數
規 格 | 說 明 |
輸入信號 | 無源接點開關量（常開或常閉） 供音響使用的控制信號，高電平≥4V |
輸出信號 | 開關輸出 輸出一對無源常開觸點開關（報警時閉合）。觸點動作同步于報警音響。 直流電平信號輸出 ＞4V 無源開關量 （常開：報警時閉合），觸點容量3A/24VDC、0.7A/110VAC |
技術指標 | 線路輸入電阻 ≥50Ω 供電電源 DC24V±5% 功 耗 報警時1.8W，無報警時0.1W |
使用環境 | 相對溫度 -10～50℃ 相對濕度 ≤85%RH ●無結露、無腐蝕性氣體 大氣壓力 86～106kPa |
產品選型
型 號 | 代 碼 | 說 明 | ||||
SWP- | □ | □□□ | □ | □ | □ | |
儀表類型 | X | 閃光報警器 | ||||
控制作用 | 101 102 | 單點 雙點 | ||||
輸入方式 | J D | 無源接點信號輸入 TTL電平信號輸入 | ||||
報警方式 | N K | 無繼電器報警 有繼電器報警 | ||||
供電方式 | W T | DC24V供電 AC220V供電 | ||||
選型資料及產品說明書
