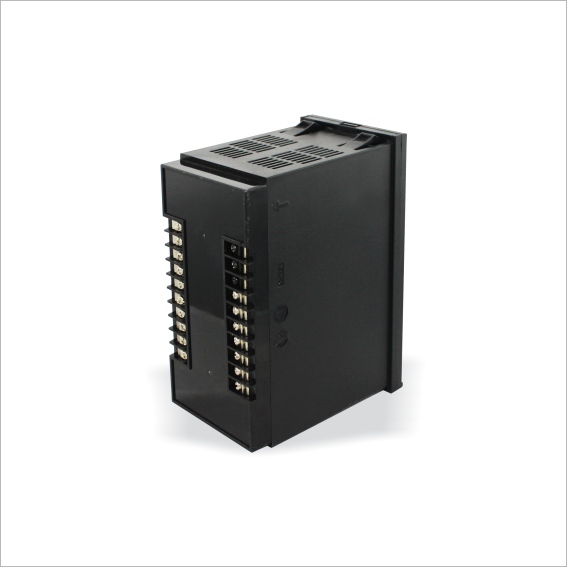

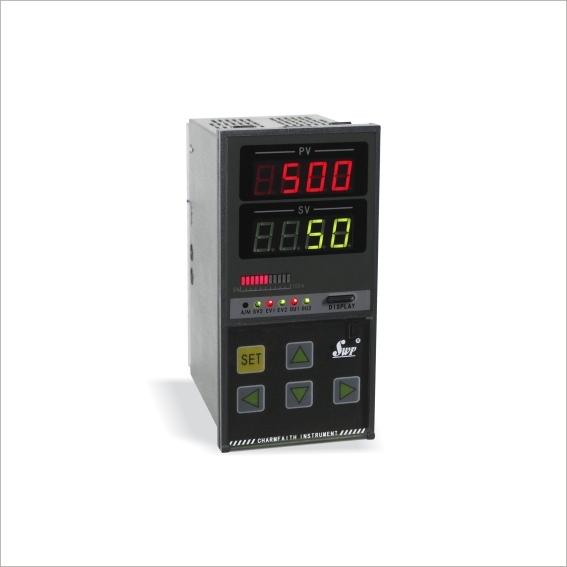

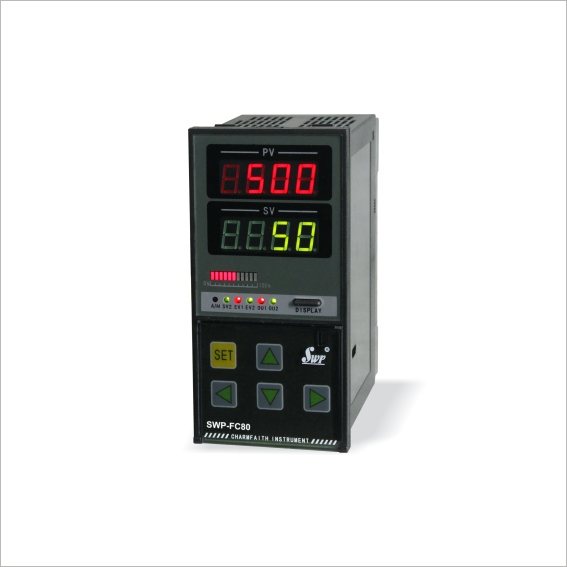

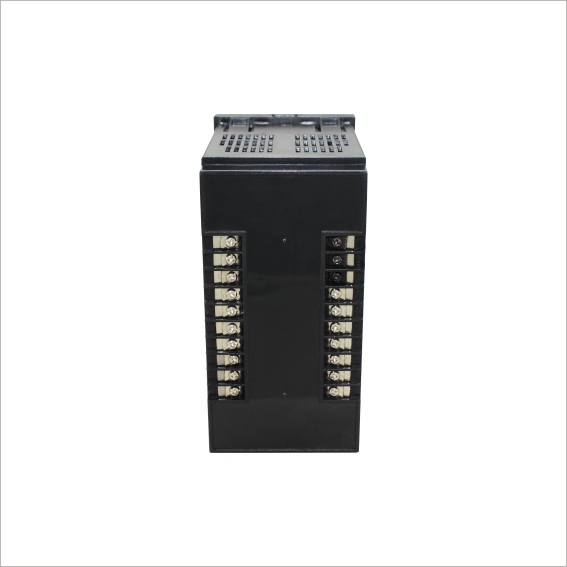

產品簡介
SWP-FC系列智能手動模擬輸出操作器可通過按鍵操作，直接輸出0-10mA或4-20mA或0-5V或1-5V閥位給定信號，再由伺服放大器驅動電動調節閥門或由電氣轉換器和閥門定位器驅動氣動薄膜閥，適用于各種閥門的手動給定控制。
技術參數
規 格 | 說 明 | |
功 能 | ·多種傳感器輸入功能：20種輸入方式 ·高精度: ±0.2F.S或±0.3F.S | |
電 源 | 85-260VAC 50/60Hz 24VDC | |
功率消耗 | 6VA | |
顯示類型 | 7段LED顯示 [PV顯示紅色] [SV顯示綠色] 11段LED光柱顯示[紅色] | |
顯示精度 | ±0.2%F.S | |
設定類型 | 面板按鍵設定 | |
輸入 | 熱電偶 | K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) |
RTD | Cu50,Pt100,Pt100.1 | |
模擬信號 | 0-5VDC,1-5VDC,0-10mADC,4-20mADC | |
輸出 | 繼電器 | 250VAC 3A |
SSR | 24VDC ±3V 30mA Max | |
SCR | 400V/0.5A | |
電流 | 0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值) | |
電壓 | 0-5VDC,1-5VDC 負載≤250Ω (PV 傳送值) | |
饋電輸出 | DC24V,DC12V,DC5V 30mA Max. | |
通訊 | 協議 | MODBUS協議,SWPBUS協議 |
波特率 | 300-9600bps | |
接口 | RS232，RS485，TTL電平（面板） | |
報警輸出 | 帶回差報警輸出 ON/OFF 全量程 | |
采樣時間 | 0.5秒 | |
耐壓 | 2000V AC 50/60Hz 1分鐘 | |
抗振動 | 0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時 | |
絕緣強度 | Min.100MΩ(at DC500V) | |
抗干擾 | 電快速瞬變脈沖群干擾±2kV | |
記憶保持 | 約:10年.(使用無電壓半導體記憶型) | |
環境溫度 | -10~55℃(未結冰狀態) | |
儲存溫度 | -20~60℃(未結冰狀態) | |
環境濕度 | 35-85%RH | |
重量 | 140g-600g | |
產品選型
型 號 | 代 碼 | 說 明 | |||||||||
SWP-FC | □ | □ | -□ | -□ | /□ | /□ | /□ | /□ | -□ | -□ | SWP-FC系列智能手動模擬輸出操作器 |
外形尺寸 | 4 7 8 9 | 96×48mm（橫式），48×96mm（豎式） 72×72mm 160×80mm（橫式）,80×160mm（豎式） 96×96mm | |||||||||
控制方式 | 35 | 手動模擬輸出操作器 | |||||||||
閥位反饋 輸入類型 | -□ | 參見 “輸入類型表” | |||||||||
擴展功能一 | -□ | 參見 “擴展功能表-擴展功能一” | |||||||||
擴展功能二 | /□ | 參見 “擴展功能表-擴展功能二” | |||||||||
擴展功能三 | /□ | 參見 “擴展功能表-擴展功能三” | |||||||||
擴展功能四 | /□ | 參見 “擴展功能表-擴展功能四” | |||||||||
擴展功能五 | /□ | 參見 “擴展功能表-擴展功能五” | |||||||||
供電方式 | -W -T | DC24V供電 AC85-260V供電（開關電源）（可省略） | |||||||||
外形特征 | -X -S | 橫式顯示儀表（可省略） 豎式顯示儀表 | |||||||||
★輸入類型表：
代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃ | 17 | 30~350Ω | -1999~9999 d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊規格 | 用戶待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA開方 | -1999~9999 d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~9999 d | 20 | 0~10mA開方 | -1999~9999 d |
05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~9999 d | 21 | 1~5V開方 | -1999~9999 d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~9999 d | 22 | 0~5V開方 | -1999~9999 d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~9999 d | 23
| 可切換輸入
| |
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~9999 d |
★擴展功能表：
擴展功能一 | 擴展功能二 | 擴展功能三 | 擴展功能四 | 擴展功能五 | |||||
代碼 | 功能 | 代碼 | 功能 | 代碼 | 功能 | 代碼 | 功能 | 代碼 | 功能 |
N | 無 | N | 無 | A2 | 4-20mA輸出 | N | 無 | N | 無 |
J1 | 常開繼電器 | J1 | 常開繼電器 | A3 | 0-10mA輸出 | A2 | 4-20mA輸出*1 | P1 | DC24V 饋電30mA*1 |
J2 | 常閉繼電器 | J2 | 常閉繼電器 | A4 | 1-5V輸出 | A3 | 0-10mA輸出*1 | P2 | DC12V 饋電30mA*1 |
J6 | SCR輸出 | J6 | SCR輸出 | A5 | 0-5V輸出 | A4 | 1-5V輸出*1 | D | 特殊規格 |
J7 | SSR輸出 | J7 | SSR輸出 | D | 特殊規格 | A5 | 0-5V輸出*1 | ||
J9 | SOT輸出 | J9 | SOT輸出 | P1 | DC24V 饋電30mA*1 | . | |||
A2 | 4-20mA 輸出 | C2 | RS232 通訊接口 | P2 | DC12V 饋電30mA*1 | . | |||
A3 | 0-10mA 輸出 | C3 | RS485 通訊接口 | D | 特殊規格 | . | |||
A4 | 1-5V輸出 | D | 特殊規格 | . | |||||
A5 | 0-5V輸出 | . | |||||||
K1 | 開關量輸入（遠程強制手動輸入） | . | . | ||||||
P1 | DC24V 饋電30mA | . | . | ||||||
P2 | DC12V 饋電30mA | . | . | ||||||
D | 特殊規格 | . | . | ||||||
備注：*1：FC70無此功能。
